典型應用

蒸汽集水管線、伴熱管線：QTD400系列熱動力式蒸汽疏 水閥通常用于蒸汽集水管線和蒸汽供應管線的支路管線。 整合于一體的過濾裝置和可選配的排污閥能夠保護疏水閥 不受污染侵害。該系列蒸汽疏水閥可以用于通常推薦使用 熱靜力式蒸汽疏水閥的伴熱管線。除此之外，也是在可能 發生冰凍的室外和過熱蒸汽環境的理想選擇。

工作原理

熱動力蒸汽疏水閥是通過一個可上下移動的循環式閥片開 關進行工作的。當有冷凝水進入時，閥片開啟，冷凝水可順利排出；而蒸汽進入后，閥片則緊緊閉合。

特點

• 整合于一體的過濾器和可選裝的排污閥保護疏水閥不受污染侵害

• 可用于壓力為 40bar 的高壓場合

• 淬硬不銹鋼閥座和閥片，可滿足高壓下的長壽命使用

• 每個疏水閥的工作壓力均可覆蓋整個壓力范圍高達40bar（不建議在壓力0.8bar以下使用）

• 適用于過熱蒸汽

• 垂直安裝可防凍

• 三個出水口的平衡設計，可延長閥座的使用壽命

• 任意方向安裝均可有效工作（水平安裝為最佳方式）

技術特性

該系列蒸汽疏水閥為全不銹鋼熱動力閥片式結構，淬硬整 體閥座及閥片，并帶有整合于一體的過濾器和排污閥。

安裝

該系列蒸汽疏水閥可安裝在任意位置，但水平安裝為最佳 選擇。疏水閥前面應安裝隔離閥。閥座周圍不可進行焊接及有任何損傷。

維護如果疏水閥失效，關閉隔離閥，擰開閥蓋。清潔閥片以及閥 座表面，重新放好閥片（開槽面對著閥座），擰上閥蓋。

注：不可將閥蓋擰得過緊。如需詳細維護信息，請參見《安裝與維護手冊》。

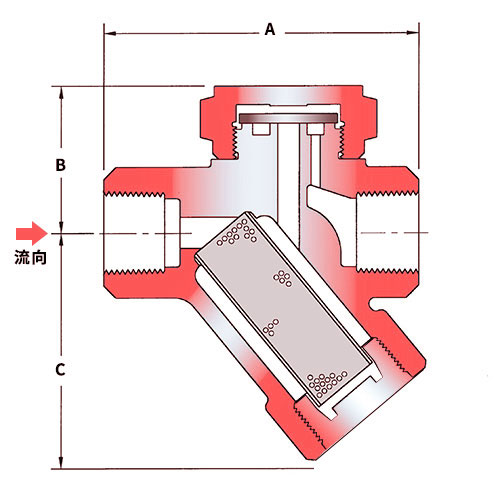

尺寸與重量（近似）-mm/kg
尺寸/型號	連接方式	A      B      C	重量

QTD400系列（過濾器）

DN20 QDT400	螺紋	90	41	64	1.14
DN25 QDT400	螺紋	95	37	64	1.14

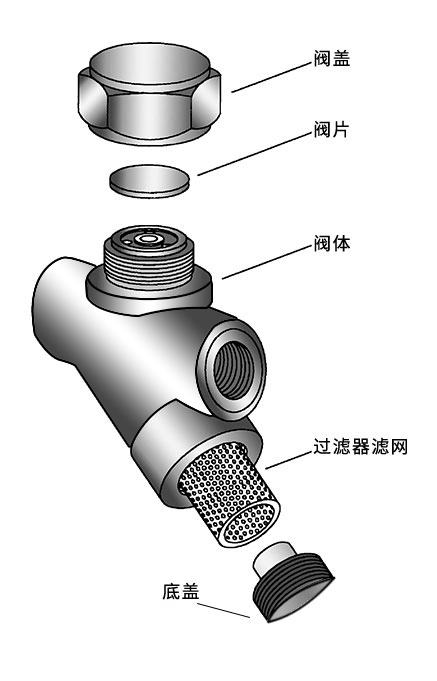

材料 閥體 不銹鋼 閥片 不銹鋼 閥蓋 不銹鋼 保溫罩 不銹鋼 過濾器濾網 不銹鋼 排污閥 不銹鋼 選型和下訂單 參照排量表，根據不同的工作壓力及對應所需的冷凝水排 量，來選擇合適的型號和尺寸。例如： 舉例工況：冷凝水295kg/h，入口工作壓力2.1bar 尺寸/型號：DN20 QTD400
